آسیاب سیمان آخرین و یکی از پرمصرف‌ترین ماشین‌های خط تولید است؛ کلینکر و گچ در آن به پودر ریز سیمان تبدیل می‌شوند. این ماشین وزن بسیار زیاد، سرعت دورانی پایین و کار تقریباً پیوسته دارد و بیرینگ آسیاب سیمان باید بار شعاعی سنگین، ضربه گلوله‌ها یا فشار غلتک‌ها، گردوغبار ریز سیمان و حرارت را تحمل کند. به همین دلیل انتخاب درست بیرینگ در آسیاب گلوله‌ای و آسیاب عمودی مستقیماً با پایداری تولید و هزینه توقف مرتبط است.
در این مقاله ابتدا آسیاب سیمان، کارکرد آن در فرایند تولید سیمان و بخش‌های مختلف آن را معرفی می‌کنیم. سپس رولبرینگ آسیاب سیمان، بیرینگ تراننیون آسیاب گلوله‌ای، بیرینگ آسیاب عمودی سیمان، بیرینگ تراست آسیاب سیمان، بیرینگ گیربکس آسیاب سیمان، روانکاری و آب‌بندی، علل خرابی و نکات انتخاب و تامین را بررسی می‌کنیم. برای نگاه کلی‌تر به بیرینگ‌های کارخانه سیمان، مقاله بیرینگ صنعت سیمان و برای آشنایی با انواع پایه، مقاله انواع بیرینگ را مطالعه کنید.
آخرین به‌روزرسانی: مهر ۱۴۰۵
در کوره دوار، پودر خام به کلینکر تبدیل می‌شود؛ گرانول‌های سخت و تیره‌ای که هنوز سیمان نیستند. آسیاب سیمان کلینکر را همراه با مقدار کنترل‌شده‌ای گچ و، بسته به نوع سیمان، افزودنی‌هایی مانند سنگ آهک، پوزولان یا سرباره به پودر ریز تبدیل می‌کند. ریزی نهایی این پودر روی مقاومت، زمان گیرش و کیفیت سیمان اثر مستقیم دارد. بخش بزرگی از برق مصرفی کارخانه صرف همین آسیاب‌ها می‌شود.
خردایش، گرما تولید می‌کند. در بسیاری از آسیاب‌ها برای کنترل دمای محصول از پاشش آب داخل آسیاب و تهویه استفاده می‌شود تا کیفیت سیمان حفظ شود. پودر خروجی معمولاً از سپراتور عبور می‌کند؛ ذرات ریز به‌عنوان سیمان به سیلو می‌روند و ذرات درشت برای خردایش مجدد برمی‌گردند (مدار بسته). سیمان نهایی بعد از سیلو بسته‌بندی یا به‌صورت فله حمل می‌شود.
در آسیاب گلوله‌ای، تکیه‌گاه‌های دو سر آسیاب مهم‌ترین نقطه‌اند. نوع بیرینگ به اندازه آسیاب و طراحی سازنده بستگی دارد و رایج‌ترین راه‌حل‌ها رولبرینگ کروی، رولبرینگ استوانه‌ای و بیرینگ‌های ویژه بزرگ‌قطر هستند.
رولبرینگ کروی در بسیاری از آسیاب‌های بزرگ استفاده می‌شود، چون بار شعاعی سنگین را تحمل می‌کند و می‌تواند ناهم‌محوری شافت را جبران کند. مقاومت در برابر ضربه و مناسب‌بودن برای شرایط سرعت پایین و بار بالا از مزیت‌های آن است. سری‌های رایج رولبرینگ کروی شامل ۲۲۲، ۲۲۳، ۲۳۰ و ۲۳۱ است، ولی سری و کد دقیق باید با نقشه آسیاب تطبیق داده شود.
رولبرینگ استوانه‌ای به‌ویژه در تکیه‌گاه شناور (Floating End) به کار می‌رود. سری NU در بسیاری از طرح‌ها انتخاب رایجی است، چون اجازه می‌دهد انبساط حرارتی پوسته به‌صورت جابه‌جایی محوری جبران شود و در عین حال ظرفیت بار شعاعی بالایی دارد. نصب و نگهداری نسبتاً ساده و کارکرد قابل‌اطمینان در تولید پیوسته از دیگر مزیت‌های آن است.
بیرینگ‌های تراننیون وزن کل مجموعه، ضربه، گشتاور راه‌اندازی، انبساط حرارتی و تنش پیوسته را تحمل می‌کنند. در بسیاری از آسیاب‌های بسیار بزرگ، به‌جای رولبرینگ از بیرینگ‌های لغزشی روغنی یا ساختارهای کفشکی (Slide Shoe) استفاده می‌شود که طراحی، روانکاری و نگهداری متفاوتی دارند. این انتخاب را طراحی آسیاب تعیین می‌کند.
در آسیاب‌های بزرگ، ابعاد بیرینگ گاهی از محدوده استاندارد فراتر می‌رود و تامین بر اساس نقشه و مشخصات فنی انجام می‌شود. تلرانس، لقی و جنس باید با مشخصات سازنده آسیاب هماهنگ باشد.
گیربکس اصلی، پینیون و بیرینگ‌های آن‌ها تحت گشتاور بالا و بار ضربه‌ای کار می‌کنند. در بیرینگ گیربکس آسیاب سیمان بسته به طراحی از رولبرینگ‌های استوانه‌ای، مخروطی و کروی استفاده می‌شود. هم‌محوری پینیون با چرخ‌دنده تاج، کیفیت روغن و فیلتراسیون در عمر این بیرینگ‌ها نقش مهمی دارند.
غلتک‌ها با فشار هیدرولیک کلینکر را روی میز فشرده می‌کنند و بیرینگ‌های آن‌ها بار فشاری و جانبی زیاد، ارتعاش و گردوغبار ریز را تحمل می‌کنند. در بسیاری از طراحی‌ها از رولبرینگ‌های سنگین با آب‌بندی و هوای مسدودکننده استفاده می‌شود. نوع و آرایش را سازنده آسیاب تعیین می‌کند.
در آسیاب عمودی، وزن میز، مواد و نیروی عمودی غلتک‌ها به‌صورت بار محوری به گیربکس منتقل می‌شود. برای تحمل این بار معمولاً از بیرینگ تراست (کف‌گرد) یا ساختارهای ویژه تراست در گیربکس استفاده می‌شود. این بیرینگ‌ها در شمار حساس‌ترین قطعات آسیاب‌اند و روانکاری، دمای روغن و تمیزی آن اثر مستقیمی بر عمرشان دارد. نوع دقیق بسته به سازنده گیربکس متفاوت است.
سپراتور و فن با سرعت بیشتری نسبت به میز می‌چرخند و بیرینگ‌های آن‌ها به تعادل دینامیکی، روانکاری و خنک‌کاری حساس‌اند. بلبرینگ و رولبرینگ در الکتروموتور درایو نیز باید برای کار پیوسته و گرما مناسب باشند.
غلتک‌های رولر پرس تحت بارهای فوق‌سنگین کار می‌کنند و بیرینگ‌های آن‌ها در زمره بزرگ‌ترین بیرینگ‌های کارخانه‌اند. نوع و ابعاد کاملاً وابسته به طراحی سازنده است و تامین بر اساس نقشه انجام می‌شود.
جدول زیر نمای کلی بیرینگ‌های آسیاب سیمان را نشان می‌دهد. نوع دقیق در هر آسیاب به طراحی سازنده بستگی دارد.
| تجهیز | شرایط کاری مهم | نوع رایج بیرینگ (بسته به طراحی) | نکته کلیدی |
|---|---|---|---|
| تراننیون آسیاب گلوله‌ای | بار بسیار سنگین، ضربه، سرعت پایین | رولبرینگ کروی بزرگ‌قطر یا بیرینگ لغزشی | تحمل ناهم‌محوری و روانکاری پایدار |
| تکیه‌گاه شناور | انبساط حرارتی پوسته | رولبرینگ استوانه‌ای (مانند سری NU) | امکان جابه‌جایی محوری |
| پینیون و گیربکس درایو | گشتاور بالا، ضربه | رولبرینگ استوانه‌ای، مخروطی و کروی | هم‌محوری پینیون و کیفیت روغن |
| غلتک آسیاب عمودی | بار فشاری، گردوغبار ریز | رولبرینگ سنگین با آب‌بندی | آب‌بندی و هوای مسدودکننده |
| گیربکس آسیاب عمودی | بار محوری سنگین | بیرینگ تراست یا ساختار ویژه، رولبرینگ‌های استوانه‌ای، مخروطی و کروی | دمای روغن و فیلتراسیون |
| سپراتور و فن | سرعت بالاتر، ارتعاش | رولبرینگ کروی و بلبرینگ | تعادل دینامیکی و خنک‌کاری |
| رولر پرس | بارهای فوق‌سنگین | رولبرینگ‌های ویژه بزرگ‌قطر | تامین بر اساس نقشه سازنده |
| الکتروموتور درایو | کار پیوسته و حرارت | بلبرینگ و رولبرینگ استوانه‌ای | روانکاری و محافظت در برابر جریان |
بارگذاری هر دو آسیاب سنگین است، ولی در آسیاب سیمان، محصول ریزتر است و گرمای ناشی از خردایش و کنترل دمای آسیاب (مثلاً با پاشش آب) اهمیت بیشتری دارد. در آسیاب مواد خام گاز داغ و رطوبت مواد نقش پررنگ‌تری دارند. به همین دلیل روانکار، آب‌بندی و حساسیت به دما در این دو آسیاب متفاوت انتخاب می‌شود. جزئیات آسیاب مواد خام و بیرینگ آسیاب عمودی مواد خام در مقاله بیرینگ آسیاب مواد خام بررسی می‌شود.
مهم‌ترین دلایل عبارت‌اند از: آلودگی روانکار با گردوغبار، روانکاری نامناسب، دمای بالا، ناهم‌محوری ناشی از فونداسیون یا انبساط حرارتی، ارتعاش و ضربه، خطای نصب و تنظیم و اضافه‌بار. در بیرینگ‌های تراست آسیاب عمودی، افت کیفیت یا دمای روغن اثر سریع‌تری دارد. پایش دمای تکیه‌گاه‌ها، ارتعاش، فشار و دمای روغن و آنالیز روغن کمک می‌کند خرابی قبل از توقف ناگهانی دیده شود. برای مطالعه جامع‌تر، مقاله علل خرابی بیرینگ صنعتی را ببینید.
توقف آسیاب هزینه بالایی دارد و تامین بیرینگ‌های سنگین زمان‌بر است. برای دریافت پیشنهاد دقیق، این اطلاعات مفید است:
در کارخانه‌هایی که توقف آسیاب خط را متوقف می‌کند، نگهداری موجودی بیرینگ‌های حساس آسیاب در فهرست قطعات یدکی ضروری توصیه می‌شود. فهرست دقیق باید بر اساس بحرانی‌بودن، زمان تامین و سابقه خرابی تعیین شود.
بیرینگ‌های آسیاب سیمان در تراننیون‌ها، غلتک‌ها، گیربکس و درایو، بار بسیار سنگین، ضربه، گردوغبار ریز و حرارت را تحمل می‌کنند. رولبرینگ کروی، رولبرینگ استوانه‌ای و بیرینگ‌های ویژه بزرگ‌قطر در آسیاب گلوله‌ای، و بیرینگ غلتک و بیرینگ تراست گیربکس در آسیاب عمودی از اجزای مهم‌اند و در برخی آسیاب‌های بسیار بزرگ از بیرینگ‌های لغزشی هم استفاده می‌شود. نوع نهایی را طراحی آسیاب و مشخصات سازنده تعیین می‌کند.
روانکاری اصولی، آب‌بندی مناسب، نصب صحیح، پایش وضعیت و برنامه‌ریزی قطعات یدکی مهم‌ترین عوامل کاهش توقف‌های ناخواسته هستند.

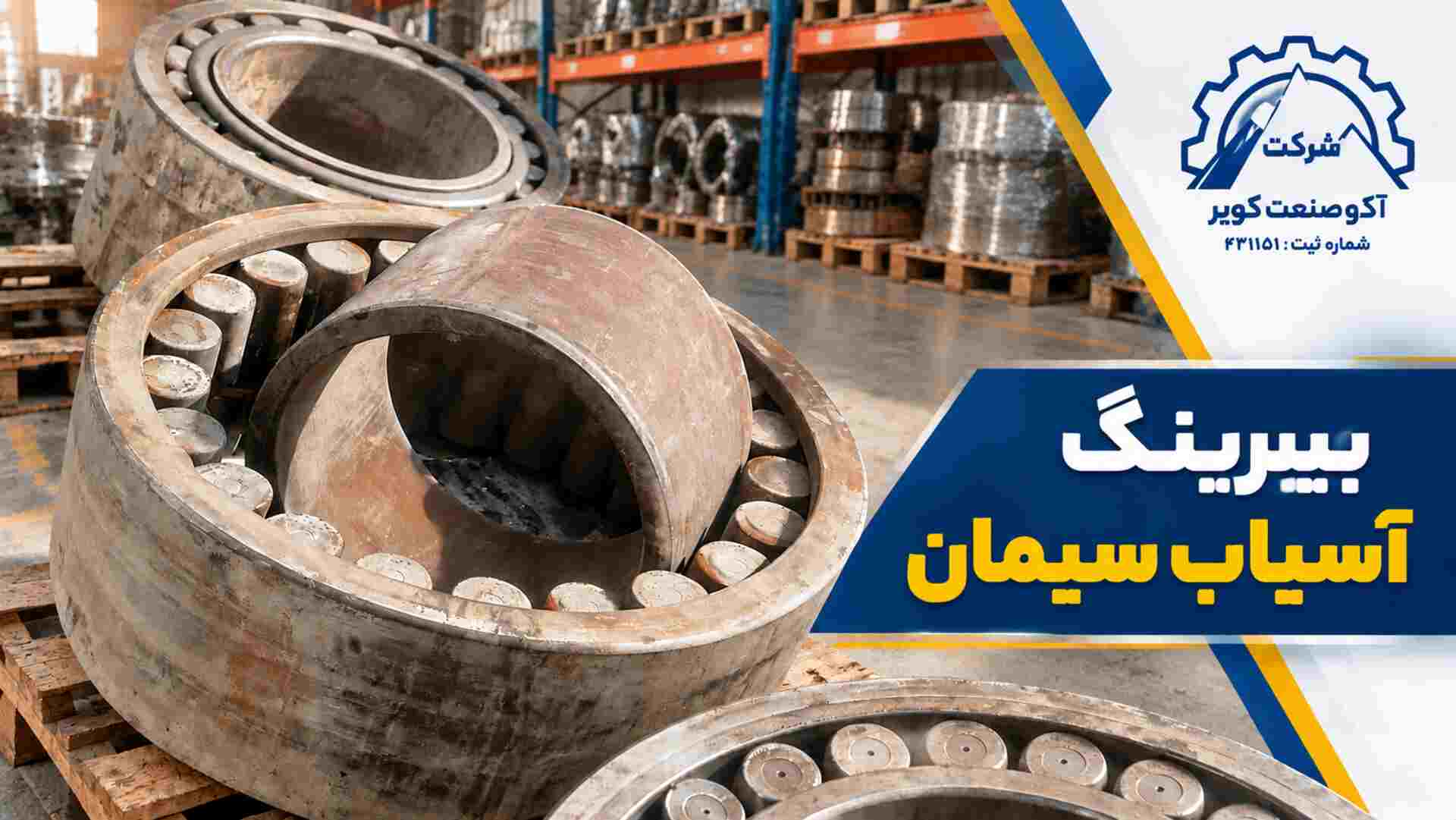

برای تامین بیرینگ‌های سنگین آسیاب سیمان، بررسی کد فنی و مشاوره درباره جایگزین مناسب، می‌توانید به دسته بیرینگ سیمانی مراجعه کنید یا برای استعلام قیمت با ما تماس بگیرید.
در آسیاب‌های سیمان بیشتر از رولبرینگ‌های کروی و استوانه‌ای و در برخی طرح‌ها از بیرینگ‌های ویژه بزرگ‌قطر یا لغزشی استفاده می‌شود. نوع دقیق به طراحی و اندازه آسیاب بستگی دارد.
آسیاب سیمان کلینکر را همراه با گچ و افزودنی‌ها به پودر ریز سیمان تبدیل می‌کند. ریزی این پودر روی کیفیت و مقاومت سیمان اثر دارد.
بیرینگ تراننیون پوسته چرخان آسیاب را از طریق شافت تراننیون نگه می‌دارد و وزن مجموعه، ضربه گلوله‌ها و گشتاور راه‌اندازی را تحمل می‌کند.
رولبرینگ کروی بار شعاعی سنگین و ناهم‌محوری را تحمل می‌کند و رولبرینگ استوانه‌ای (مانند سری NU) در تکیه‌گاه شناور جابه‌جایی محوری ناشی از انبساط حرارتی را اجازه می‌دهد.
در گیربکس آسیاب‌های عمودی برای تحمل بار محوری سنگین ناشی از وزن میز و نیروی غلتک‌ها از بیرینگ تراست یا ساختار ویژه استفاده می‌شود. نوع دقیق را سازنده گیربکس تعیین می‌کند.
در آسیاب عمودی بیرینگ‌ها در غلتک‌ها و گیربکس (با بار محوری سنگین) متمرکزند، ولی در آسیاب گلوله‌ای تکیه‌گاه‌های تراننیون، پینیون و گیربکس درایو بیشترین بار را می‌گیرند.
آلودگی روانکار با گردوغبار، روانکاری نامناسب، دمای بالا، ناهم‌محوری، ارتعاش و ضربه، خطای نصب و اضافه‌بار از دلایل رایج هستند.
نوع و مدل آسیاب، محل بیرینگ، کد فنی یا نقشه، ابعاد، نوع روانکاری و آب‌بندی، بار و شرایط کاری مهم‌ترین اطلاعات هستند.
