بیرینگ یا Bearing یکی از اجزای مهم در ماشین‌آلات و تجهیزات صنعتی است که برای کاهش اصطکاک، هدایت حرکت نسبی قطعات و تحمل بار به کار می‌رود. با توجه به نوع ماشین، مقدار و جهت بار، سرعت دوران، فضای نصب، شرایط محیطی و دقت مورد نیاز، بیرینگها در ساختارها و طراحی‌های مختلفی تولید می‌شوند.
به همین دلیل، انواع بیرینگ فقط به بلبرینگ‌های ساچمه‌ای محدود نمی‌شود. بلبرینگها، رولبرینگها، بیرینگهای لغزشی، بیرینگهای سیال و بیرینگهای مغناطیسی هرکدام مکانیزم متفاوتی برای ایجاد حرکت نسبی و تحمل بار دارند و در شرایط کاری متفاوتی استفاده می‌شوند.
در این مقاله، مهم‌ترین انواع بیرینگ را از نظر ساختار، عنصر غلتشی، مکانیزم عملکرد، جهت بار و کاربرد بررسی می‌کنیم. همچنین تفاوت بلبرینگ و رولبرینگ، معیارهای انتخاب بیرینگ، کاربرد هر نوع در ماشین‌آلات صنعتی و نقش بیرینگها در صنایع سنگین مانند سیمان، فولاد و تونل‌سازی مکانیزه را توضیح خواهیم داد.
آخرین به‌روزرسانی: مهر ۱۴۰۵
بیرینگ یک جزء مکانیکی است که امکان حرکت کنترل‌شده بین دو قطعه را فراهم میکند و هم‌زمان بار واردشده به مجموعه را تحمل میکند. در بسیاری از سیستم‌های دوار، بیرینگ بین شافت و محفظه یا Housing قرار می‌گیرد و به هدایت حرکت شافت و کاهش اصطکاک کمک میکند.
در بیرینگهای غلتشی، عناصر غلتشی مانند ساچمه یا رولر بین رینگ داخلی و رینگ خارجی حرکت میکنند. شکل و طراحی این عناصر یکی از عوامل اصلی تعیین‌کننده ظرفیت بار، سرعت و عملکرد بیرینگ است.
در مقابل، بیرینگهای لغزشی از ساچمه یا رولر استفاده نمی‌کنند و حرکت نسبی در آن‌ها بین دو سطح لغزشی انجام میشود. در بیرینگهای سیال نیز یک لایه سیال و در بیرینگهای مغناطیسی نیروی مغناطیسی، نقش اصلی را در ایجاد حرکت و تحمل بار بر عهده دارد.
بنابراین، واژه Bearing یک مفهوم کلی است و Ball Bearing یا بلبرینگ تنها یکی از انواع بیرینگ محسوب میشود.
ساختار بیرینگ به نوع و طراحی آن بستگی دارد؛ با این حال، در بسیاری از بیرینگهای غلتشی چند جزء اصلی وجود دارد.
رینگ داخلی معمولاً روی شافت نصب میشود و مسیر حرکت عناصر غلتشی را ایجاد میکند. قطر سوراخ داخلی آن با قطر شافت ارتباط مستقیم دارد.
رینگ خارجی معمولاً داخل هوزینگ یا محفظه قرار می‌گیرد و مسیر غلتش عناصر غلتشی را در بخش خارجی بیرینگ تشکیل می‌دهد.
عنصر غلتشی میتواند ساچمه یا انواع مختلف رولر باشد. شکل، اندازه و هندسه این جزء تأثیر مستقیمی بر ظرفیت بار، سرعت و رفتار بیرینگ دارد.
قفسه وظیفه نگه‌داشتن و فاصله‌گذاری عناصر غلتشی را بر عهده دارد. این ساختار باعث میشود عناصر غلتشی با فاصله مناسب حرکت کنند و تماس نامطلوب بین آن‌ها کاهش پیدا کند.
برخی بیرینگها به آب‌بند یا محافظ مجهز هستند تا روانکار داخل بیرینگ باقی بماند و ورود گردوغبار، رطوبت و سایر آلودگی‌ها کاهش پیدا کند. نوع آب‌بندی باید با سرعت دوران و شرایط محیطی متناسب باشد.
نحوه عملکرد بیرینگ به نوع آن بستگی دارد. در بیرینگهای غلتشی، ساچمه یا رولر بین سطوح طراحی‌شده حرکت میکند و تماس لغزشی تا حد زیادی به تماس غلتشی تبدیل میشود. به این ترتیب، حرکت نسبی قطعات با اصطکاک کمتری انجام میشود.
در بیرینگهای لغزشی، حرکت بین دو سطح لغزنده انجام میشود و در بسیاری از طراحی‌ها روانکار برای کاهش اصطکاک مورد استفاده قرار می‌گیرد. در بیرینگهای سیال، یک لایه سیال بین سطوح ایجاد میشود و در بیرینگهای مغناطیسی، نیروی مغناطیسی برای نگه‌داشتن و هدایت شافت به کار می‌رود.
بنابراین، تفاوت انواع بیرینگ تنها به شکل ظاهری آن‌ها مربوط نیست؛ بلکه مکانیزم ایجاد حرکت نسبی و نحوه انتقال بار نیز در طراحی آن‌ها متفاوت است.

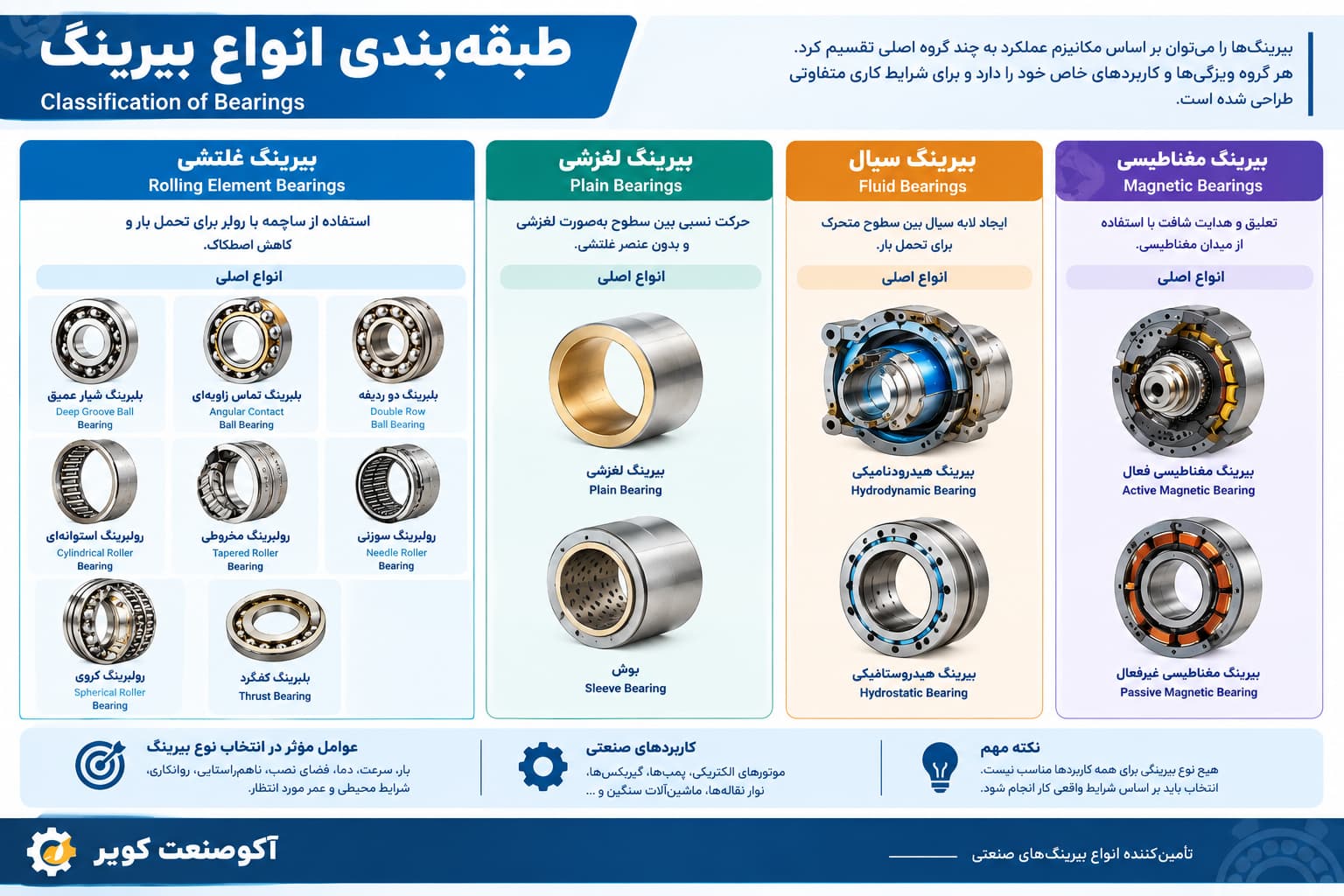

برای شناخت بهتر بیرینگها، می‌توان آن‌ها را بر اساس مکانیزم عملکرد به چند گروه اصلی تقسیم کرد:
| دسته بیرینگ | مکانیزم عملکرد | نمونه‌ها |
|---|---|---|
| بیرینگ غلتشی | حرکت غلتشی عناصر بین رینگ‌ها | بلبرینگ و انواع رولبرینگ |
| بیرینگ لغزشی | حرکت لغزشی بین سطوح | Plain Bearing، Sleeve Bearing |
| بیرینگ سیال | تحمل بار توسط لایه سیال | Fluid Bearing |
| بیرینگ مغناطیسی | هدایت و تعلیق با نیروی مغناطیسی | Magnetic Bearing |

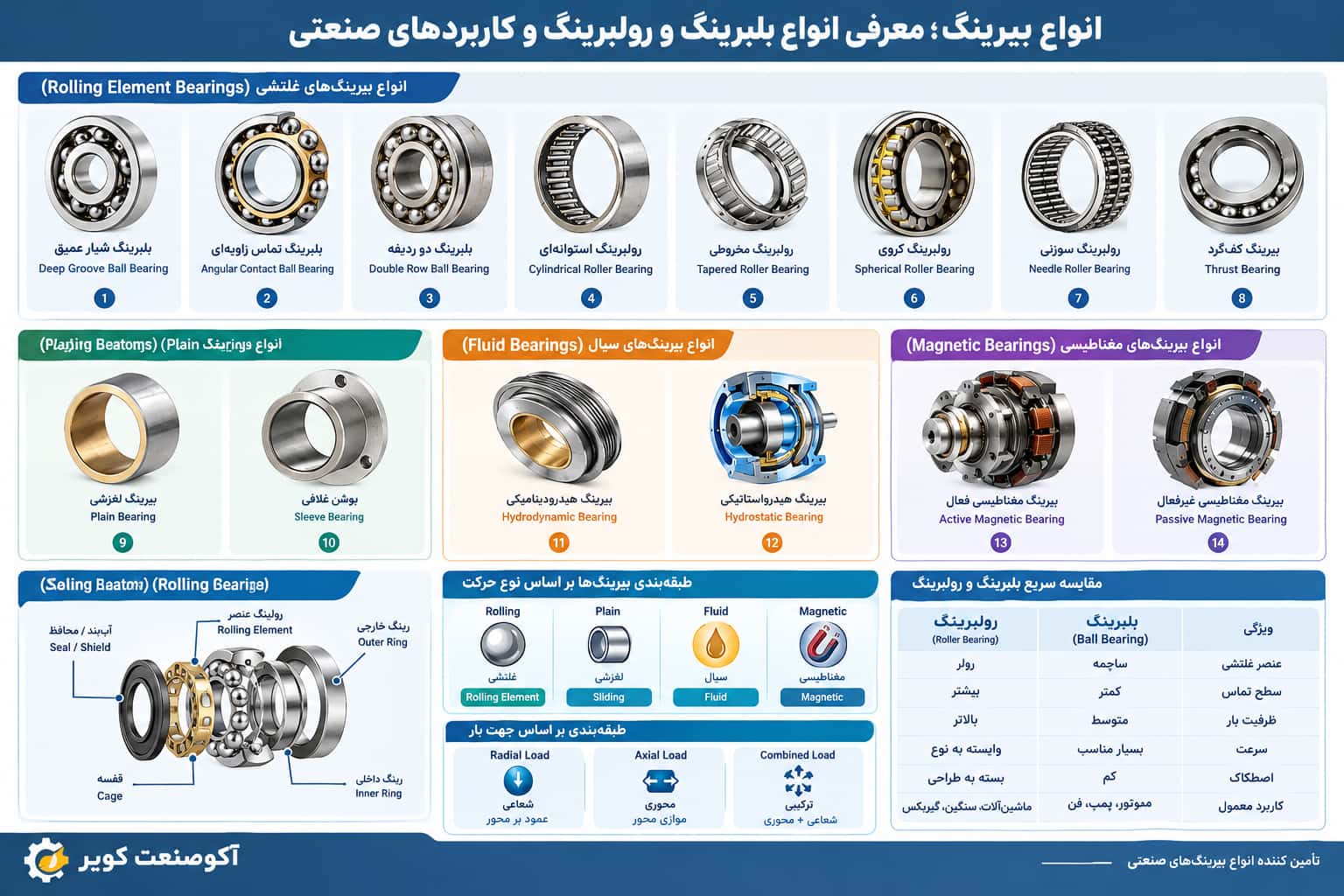

تصویر زیر نمایی از مقایسه انواع بیرینگ را نمایش می‌دهد.
بیرینگهای غلتشی یا Rolling Bearings از رایج‌ترین انواع بیرینگ در ماشین‌آلات هستند. در این گروه، ساچمه یا رولر به عنوان عنصر غلتشی بین رینگ‌ها حرکت میکند.
به طور کلی، بلبرینگها در بسیاری از کاربردها برای بارهای سبک تا متوسط و سرعت‌های نسبتاً بالا استفاده می‌شوند، در حالی که بسیاری از رولبرینگها برای ظرفیت بار بالاتر طراحی شدهاند. البته انتخاب نهایی به نوع بیرینگ، ابعاد، سرعت، بار و شرایط واقعی کار بستگی دارد.
بلبرینگ شیار عمیق یکی از رایج‌ترین انواع بلبرینگ در ماشین‌آلات و تجهیزات صنعتی است. این بیرینگ از رینگ داخلی، رینگ خارجی، ساچمه و قفسه تشکیل میشود و مسیر غلتش آن به گونه‌ای طراحی شده است که بتواند بارهای شعاعی و مقدار مشخصی بار محوری را تحمل کند.
ساختار نسبتاً ساده، اصطکاک پایین، قابلیت کار در سرعت‌های مناسب و تنوع زیاد در ابعاد و طرح‌ها باعث شده است بلبرینگ شیار عمیق در طیف گسترده‌ای از تجهیزات مورد استفاده قرار گیرد.
کاربردهای بلبرینگ شیار عمیق
در بلبرینگ تماس زاویه‌ای، مسیر غلتش و ساچمه‌ها با زاویه مشخصی نسبت به محور قرار گرفته‌اند. این طراحی باعث میشود بیرینگ علاوه بر تحمل بار شعاعی، توانایی تحمل بار محوری را نیز داشته باشد.
مقدار بار محوری قابل تحمل به عواملی مانند زاویه تماس، طراحی بیرینگ، نحوه نصب و شرایط کاری بستگی دارد. به همین دلیل، بلبرینگ تماس زاویه‌ای در کاربردهایی که بارهای شعاعی و محوری هم‌زمان وجود دارند، مورد استفاده قرار می‌گیرد.
کاربردهای بلبرینگ تماس زاویه‌ای
بلبرینگ دو ردیفه دارای دو ردیف عنصر غلتشی است و در طراحی‌های مشخص میتواند ظرفیت بار بیشتری را در فضای محوری مشابه فراهم کند.
ساختار و قابلیت تحمل بار بلبرینگ‌های دو ردیفه بسته به نوع طراحی متفاوت است. بنابراین هنگام انتخاب این نوع بیرینگ باید کد فنی، ابعاد و مشخصات سازنده بررسی شود.
کاربردهای بلبرینگ دو ردیفه
رولبرینگ استوانهای از رولرهای استوانهای به عنوان عنصر غلتشی استفاده میکند. سطح تماس رولر با مسیر غلتش در مقایسه با ساچمه بیشتر است و این ساختار در بسیاری از طراحی‌ها ظرفیت بار شعاعی بالاتری ایجاد میکند.
رولبرینگهای استوانهای در طرح‌های مختلفی مانند N، NU، NJ و NUP تولید می‌شوند. تفاوت این طرح‌ها در قابلیت جابه‌جایی محوری، نحوه هدایت رینگ‌ها و ساختار داخلی آن‌هاست.
کاربردهای رولبرینگ استوانهای
رولبرینگ مخروطی دارای رولرهایی با هندسه مخروطی است. رینگ داخلی، رینگ خارجی و رولرها به گونه‌ای طراحی شدهاند که نیروها را در جهت‌های مشخص منتقل کنند.
یکی از ویژگی‌های مهم این نوع رولبرینگ، قابلیت تحمل هم‌زمان بارهای شعاعی و محوری است. به همین دلیل، رولبرینگ مخروطی در بسیاری از کاربردهای دارای بار ترکیبی مورد استفاده قرار می‌گیرد.
این بیرینگها می‌توانند به صورت تک‌ردیفه، دو ردیفه یا در مجموعه‌های خاص تولید شوند. در صنایع سنگین مانند فولاد، مجموعه‌های مخروطی چندردیفه در برخی تجهیزات نورد مورد استفاده قرار می‌گیرند.
کاربردهای رولبرینگ مخروطی
رولبرینگ کروی برای کاربردهایی طراحی شده است که در آن‌ها بارهای سنگین و احتمال ناهممحوری یا انحراف شافت وجود دارد. طراحی مسیر غلتش و عناصر غلتشی این بیرینگ امکان تحمل بارهای سنگین شعاعی و در طراحی‌های مناسب، بار محوری را فراهم میکند.
قابلیت خودتنظیمی یکی از ویژگی‌های مهم رولبرینگ کروی است. به همین دلیل، این نوع بیرینگ در ماشین‌آلات سنگین و سیستم‌هایی که احتمال انحراف شافت یا ناهممحوری وجود دارد، کاربرد گسترده‌ای دارد. رولبرینگهای کروی در صنایعی مانند سیمان، فولاد و معدن نیز از انواع پرکاربرد هستند.
کاربردهای رولبرینگ کروی
رولبرینگ سوزنی از رولرهایی با قطر کوچک و طول نسبتاً زیاد استفاده میکند. این ساختار امکان ایجاد ظرفیت بار مناسب را در فضای شعاعی محدود فراهم میکند.
یکی از مهم‌ترین مزایای بیرینگ سوزنی، نسبت مناسب ظرفیت بار به فضای نصب است. به همین دلیل، این نوع بیرینگ در مکانیزم‌هایی که فضای شعاعی محدودی دارند مورد توجه قرار می‌گیرد.
کاربردهای رولبرینگ سوزنی
بیرینگ کفگرد یا Thrust Bearing برای تحمل بارهای محوری طراحی شده است. در این نوع بیرینگ، نیرو عمدتاً در راستای محور شافت منتقل میشود.
بیرینگهای کفگرد می‌توانند با عناصر غلتشی ساچمه‌ای یا رولری تولید شوند. انتخاب نوع مناسب به مقدار بار محوری، سرعت دوران، جهت بار و شرایط کاری بستگی دارد.
کاربردهای بیرینگ کفگرد
همه بیرینگها از ساچمه یا رولر استفاده نمی‌کنند. در برخی کاربردها، مکانیزم‌های دیگری برای ایجاد حرکت نسبی و تحمل بار به کار گرفته میشود. مهم‌ترین نمونه‌های این گروه شامل بیرینگهای لغزشی، سیال و مغناطیسی هستند.
بیرینگ لغزشی یا Plain Bearing ساختاری متفاوت با بیرینگهای غلتشی دارد. در این نوع بیرینگ، حرکت بین دو سطح لغزنده انجام میشود و ساچمه یا رولر به عنوان عنصر غلتشی وجود ندارد.
بیرینگهای لغزشی می‌توانند از مواد مختلفی ساخته شوند و در برخی طراحی‌ها امکان کار با روانکاری محدود یا بدون روانکاری وجود دارد. انتخاب ماده و طراحی سطح لغزشی به عواملی مانند بار، سرعت، دما، محیط و شرایط روانکاری بستگی دارد.
کاربردهای بیرینگ لغزشی
در بیرینگ سیال، بار توسط یک لایه سیال بین سطوح متحرک و ثابت تحمل میشود. بسته به طراحی و کاربرد، این سیال میتواند روغن، هوا یا سیال دیگری باشد.
در شرایط مناسب، تشکیل لایه سیال میتواند تماس مستقیم بین سطوح را به میزان زیادی کاهش دهد. به همین دلیل، این نوع بیرینگ در برخی کاربردهای سرعت بالا و تجهیزات دقیق مورد استفاده قرار می‌گیرد.
کاربردهای بیرینگ سیال
بیرینگ مغناطیسی از نیروهای مغناطیسی برای نگه‌داشتن و هدایت شافت استفاده میکند. در این ساختار، تماس مکانیکی مستقیم بین شافت و سطح بیرینگ میتواند تا حد زیادی کاهش پیدا کند یا در برخی طراحی‌ها حذف شود.
به دلیل ساختار تخصصی، بیرینگهای مغناطیسی بیشتر در تجهیزاتی مورد استفاده قرار می‌گیرند که سرعت بسیار بالا، کاهش تماس مکانیکی یا شرایط کاری خاص اهمیت دارد.
کاربردهای بیرینگ مغناطیسی
جدول زیر یک مقایسه کلی بین انواع مهم بیرینگ ارائه می‌دهد. مقادیر دقیق ظرفیت بار، سرعت و قابلیت تحمل بار به طراحی، سری، ابعاد و مشخصات سازنده بستگی دارد.
| نوع بیرینگ | عنصر یا مکانیزم اصلی | نوع بار غالب | ویژگی اصلی | کاربرد صنعتی نمونه |
|---|---|---|---|---|
| بلبرینگ شیار عمیق | ساچمه | شعاعی و محوری | اصطکاک پایین و سرعت مناسب | الکتروموتور، پمپ و فن |
| بلبرینگ تماس زاویه‌ای | ساچمه | ترکیبی | مناسب بار شعاعی و محوری | پمپ، گیربکس و اسپیندل |
| بلبرینگ دو ردیفه | دو ردیف ساچمه | شعاعی و بسته به طراحی محوری | ظرفیت بار بالاتر در طراحی‌های مشخص | ماشین‌آلات صنعتی |
| رولبرینگ استوانهای | رولر استوانهای | عمدتاً شعاعی | ظرفیت بار شعاعی بالا | موتور و گیربکس صنعتی |
| رولبرینگ مخروطی | رولر مخروطی | ترکیبی | تحمل بار شعاعی و محوری | خودرو و ماشین‌آلات صنعتی |
| رولبرینگ کروی | رولر کروی | شعاعی و محوری | تحمل بار سنگین و ناهممحوری | ماشین‌آلات سنگین و نوار نقاله |
| رولبرینگ سوزنی | رولر سوزنی | شعاعی | ظرفیت مناسب در فضای شعاعی محدود | گیربکس و سیستم انتقال قدرت |
| بیرینگ کفگرد | ساچمه یا رولر | محوری | طراحی‌شده برای بار محوری | گیربکس و تجهیزات صنعتی |
| بیرینگ لغزشی | سطوح لغزشی | بسته به طراحی | ساختار ساده و بدون عنصر غلتشی | مکانیزم‌های مفصلی و صنعتی |
| بیرینگ سیال | لایه سیال | بسته به طراحی | کاهش تماس مستقیم سطوح | توربوماشین و تجهیزات سرعت بالا |
| بیرینگ مغناطیسی | نیروی مغناطیسی | بسته به طراحی | تماس مکانیکی بسیار کم | تجهیزات سرعت بالا و تخصصی |

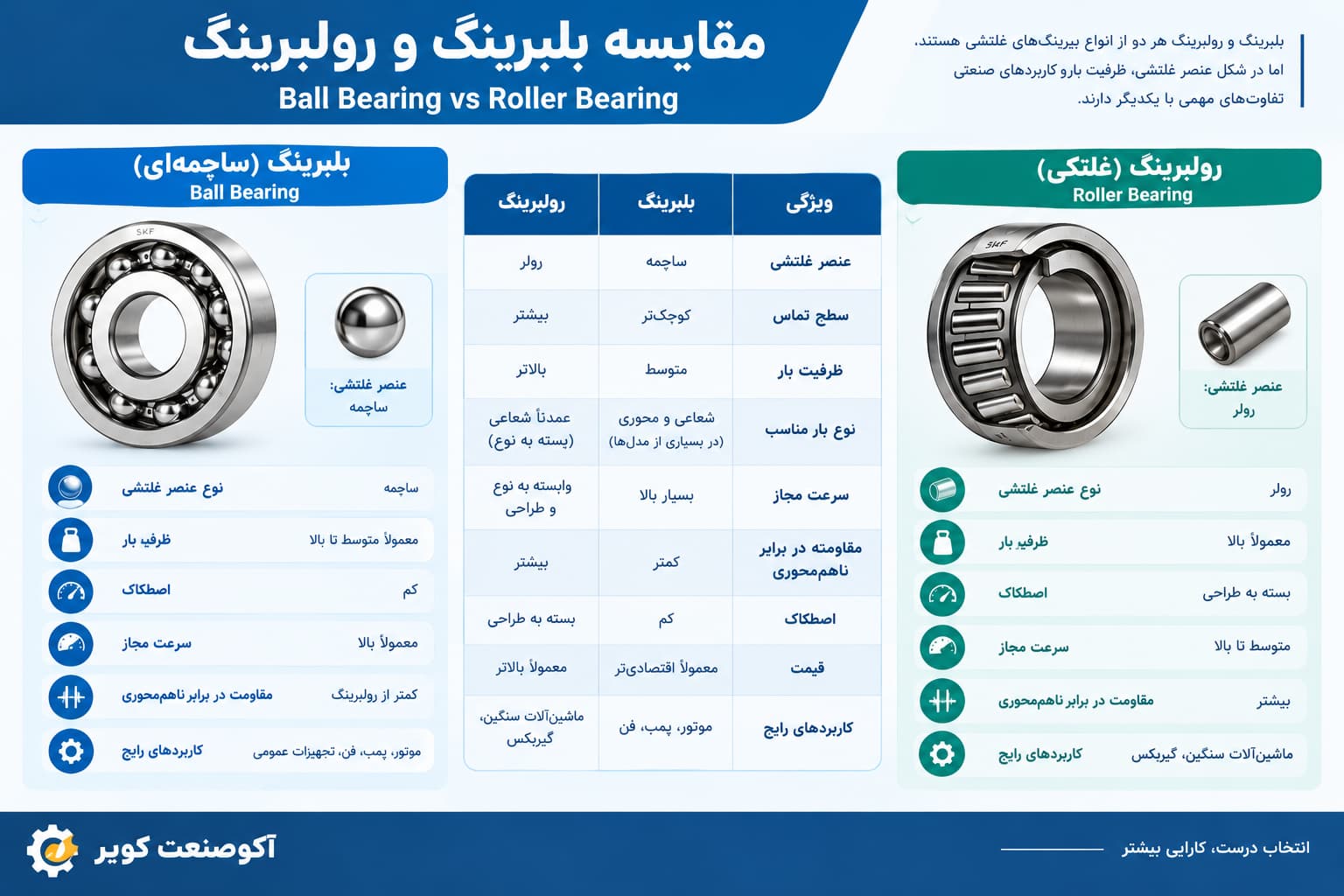

بلبرینگ و رولبرینگ هر دو در گروه بیرینگهای غلتشی قرار دارند، اما تفاوت اصلی آن‌ها در شکل عنصر غلتشی است. بلبرینگ از ساچمه و رولبرینگ از رولر استفاده میکند.
| ویژگی | بلبرینگ | رولبرینگ |
|---|---|---|
| عنصر غلتشی | ساچمه | رولر |
| سطح تماس | کوچک‌تر | در بسیاری از طراحی‌ها بیشتر |
| ظرفیت بار | در بسیاری از کاربردها مناسب بارهای سبک تا متوسط | در بسیاری از طراحی‌ها مناسب بارهای بالاتر |
| سرعت | در بسیاری از مدل‌ها مناسب سرعت بالا | وابسته به نوع رولبرینگ و شرایط کاری |
| کاربرد معمول | موتور، پمپ، فن و تجهیزات عمومی | ماشین‌آلات سنگین، گیربکس و تجهیزات صنعتی |
این مقایسه یک قاعده کلی است و برای همه مدل‌ها صدق نمی‌کند. انتخاب بین بلبرینگ و رولبرینگ باید بر اساس نوع بیرینگ، سری، ابعاد، بار، سرعت و شرایط واقعی کار انجام شود.
یکی از نخستین مراحل در انتخاب بیرینگ، مشخص کردن جهت و نوع باری است که به مجموعه وارد میشود. بار میتواند شعاعی، محوری یا ترکیبی باشد.
بار شعاعی در جهتی عمود بر محور شافت وارد میشود. برخی از گزینههای رایج برای این نوع بار عبارت‌اند از:
بار محوری در راستای محور شافت وارد میشود. بیرینگهای کفگرد به طور خاص برای تحمل این نوع بار طراحی شدهاند.
در بسیاری از ماشین‌آلات، بار به صورت هم‌زمان دارای مؤلفه شعاعی و محوری است. از جمله گزینههای مورد استفاده در چنین شرایطی می‌توان به موارد زیر اشاره کرد:
این دسته‌بندی تنها نقطه شروع انتخاب است. مقدار بار، سرعت دوران، عمر مورد انتظار، فضای نصب، دما، روانکاری و شرایط محیطی نیز باید بررسی شوند.
بلبرینگ‌های شیار عمیق در بسیاری از الکتروموتورهای کوچک و متوسط کاربرد دارند. با این حال، در شرایط خاص ممکن است بلبرینگ تماس زاویه‌ای یا رولبرینگ استوانهای نیز مورد استفاده قرار گیرد.
انتخاب بیرینگ در پمپ به نوع پمپ، سرعت دوران، بار شعاعی و محوری و آرایش شافت بستگی دارد. بلبرینگ شیار عمیق و بلبرینگ تماس زاویه‌ای از گزینههای مورد استفاده در برخی طراحی‌ها هستند.
در گیربکس‌ها، نیروهای ایجادشده توسط چرخ‌دنده‌ها می‌توانند شامل مؤلفه‌های شعاعی و محوری باشند. به همین دلیل، بسته به طراحی گیربکس از انواع مختلف بیرینگ مانند رولبرینگ استوانهای، رولبرینگ مخروطی و بلبرینگ تماس زاویه‌ای استفاده میشود.
در تجهیزات انتقال مواد و ماشین‌آلات سنگین، ظرفیت بار و توانایی تحمل ناهممحوری اهمیت زیادی دارد. در چنین کاربردهایی رولبرینگهای کروی و برخی انواع رولبرینگ استوانهای می‌توانند مورد استفاده قرار گیرند.
در ماشین‌آلاتی که با بارهای سنگین و شرایط کاری دشوار مواجه هستند، نوع بیرینگ باید بر اساس ظرفیت بار، شرایط نصب و میزان ناهممحوری انتخاب شود. رولبرینگهای کروی و مخروطی از جمله انواع بیرینگ‌هایی هستند که در این حوزه کاربرد دارند.
در صنایع سنگین مانند سیمان، فولاد و تونل‌سازی مکانیزه، بیرینگها با بار زیاد، ضربه، گردوغبار، آب و دمای بالا روبه‌رو هستند. به همین دلیل در این کاربردها معمولاً از رولبرینگها، به‌ویژه رولبرینگ کروی، مخروطی و استوانهای، و در برخی تجهیزات بزرگ از بیرینگهای لغزشی و سیال استفاده میشود. انتخاب نهایی همیشه به طراحی دستگاه و مشخصات سازنده بستگی دارد.
خط تولید سیمان شامل سنگ‌شکن، آسیاب، کوره دوار، فن‌ها و الواتورهاست. گردوغبار، دمای بالا و بارهای سنگین باعث میشود آب‌بندی، روانکاری و تحمل ناهممحوری از معیارهای اصلی انتخاب بیرینگ در این صنعت باشند. رولبرینگهای کروی و استوانهای از انواع رایج در این حوزه‌اند و در برخی تجهیزات بزرگ مانند آسیاب‌ها و کوره‌ها، بسته به طراحی، بیرینگهای ویژه و بزرگ‌قطر به کار می‌رود.
در نورد و ریخته‌گری مداوم، بیرینگها بار شدید، ضربه، آب و حرارت را تحمل میکنند. رولبرینگهای مخروطی چندردیفه و رولبرینگهای کروی از انواع مورد استفاده در این تجهیزات هستند و آب‌بندی مناسب نقش مهمی در عمر آن‌ها دارد.
در دستگاه‌های حفار تونل یا TBM علاوه بر بیرینگ اصلی بزرگ‌قطر که بار سنگین کاترهد را منتقل میکند، بیرینگهای دیسک کاتر و گیربکس‌ها نیز نقش دارند. آب‌بندی این مجموعه‌ها در برابر گل، آب و آلودگی اهمیت زیادی دارد.
خرابی زودرس بیرینگ در این صنایع معمولاً با روانکاری، آلودگی، آب‌بندی یا نصب نامناسب مرتبط است. بنابراین علاوه بر انتخاب نوع مناسب، نصب صحیح و نگهداری پیشگیرانه نیز اهمیت دارد.
انتخاب بیرینگ مناسب نباید فقط بر اساس قطر داخلی یا شماره فنی انجام شود. برای انتخاب صحیح باید مجموعه‌ای از پارامترهای مکانیکی و محیطی بررسی شود.
ابتدا مشخص کنید بار واردشده شعاعی، محوری یا ترکیبی است و مقدار بار در شرایط واقعی کار چقدر خواهد بود.
سرعت شافت یکی از عوامل مهم در انتخاب بیرینگ است. هر نوع بیرینگ و هر سری دارای محدودیت‌های خاص خود است؛ بنابراین سرعت مرجع یا سرعت مجاز باید از اطلاعات فنی سازنده بررسی شود.
قطر شافت، قطر خارجی مجاز و عرض فضای نصب، محدوده بیرینگهای قابل استفاده را تعیین میکنند.
اگر بین شافت و هوزینگ احتمال ناهممحوری وجود دارد، باید بیرینگ و آرایش آن به گونه‌ای انتخاب شود که بتواند شرایط مورد نظر را تحمل کند.
دمای محیط و حرارتی که در حین کار ایجاد میشود میتواند بر جنس، روانکار، آب‌بندی و عمر بیرینگ تأثیر بگذارد.
نوع روانکار، ویسکوزیته، مقدار روانکار و روش روانکاری باید با سرعت، بار و دمای کاری سازگار باشد.
گردوغبار، رطوبت، آب، مواد شیمیایی و سایر آلودگی‌ها می‌توانند روی انتخاب نوع آب‌بندی و طراحی بیرینگ تأثیر بگذارند.
در کاربردهای صنعتی، عمر مورد انتظار بیرینگ باید با توجه به بار، سرعت و ظرفیت بار دینامیکی بررسی شود. محاسبه عمر فقط بر اساس یک پارامتر مانند ظرفیت بار دینامیکی کافی نیست.
در برخی کاربردها، لقی داخلی یا Internal Clearance و در برخی آرایش‌ها پیش‌بار یا Preload اهمیت زیادی دارد. مقدار مناسب این پارامترها به نوع بیرینگ و شرایط کاری بستگی دارد.
علاوه بر انواع متداول بیرینگ، طراحی‌های خاصی نیز برای شرایط کاری ویژه وجود دارند.
در بیرینگهای هیبریدی معمولاً عناصر غلتشی از سرامیک و رینگ‌ها از فولاد ساخته می‌شوند. در بیرینگهای تمام‌سرامیکی، اجزای اصلی از مواد سرامیکی تشکیل شدهاند. این بیرینگها در برخی کاربردهای سرعت بالا، محیط‌های خورنده یا کاربردهایی که عایق الکتریکی اهمیت دارد مورد توجه قرار می‌گیرند.
برای بررسی جزئی‌تر این موضوع می‌توان از مقاله بلبرینگ سرامیکی استفاده کرد.
در برخی بیرینگها از Seal یا Shield استفاده میشود تا روانکار بهتر حفظ شود و ورود آلودگی کاهش پیدا کند. نوع آب‌بندی باید با سرعت دوران و شرایط محیطی سازگار باشد.
برخی بیرینگها به گونه‌ای طراحی شدهاند که بتوانند مقدار مشخصی از ناهممحوری بین شافت و هوزینگ را جبران کنند. این ویژگی در کاربردهایی که احتمال انحراف شافت یا تغییر شکل مجموعه وجود دارد اهمیت زیادی دارد.
برای انتخاب بیرینگ مناسب، می‌توان فرآیند انتخاب را به چند مرحله مشخص تقسیم کرد:
این فرآیند کمک میکند انتخاب بیرینگ از یک مقایسه ساده بر اساس اندازه یا شماره فنی، به یک انتخاب مهندسی‌شده بر اساس شرایط واقعی کار تبدیل شود.
برای بررسی تخصصی‌تر فرآیند انتخاب، مقاله روش انتخاب بیرینگ میتواند به عنوان راهنمای تکمیلی مورد استفاده قرار گیرد.
خیر. بزرگ‌تر بودن بیرینگ لزوماً به معنی مناسب‌تر بودن آن نیست. بیرینگ باید بر اساس بار، سرعت، فضای نصب، عمر مورد انتظار و شرایط واقعی کار انتخاب شود.
برای مثال، بیرینگی با ظرفیت بار بسیار بالا ممکن است برای کاربردی که سرعت دوران زیادی دارد یا فضای نصب محدودی دارد انتخاب مناسبی نباشد. در مقابل، استفاده از بیرینگ کوچک‌تر از نیاز واقعی میتواند باعث کاهش عمر و افزایش احتمال خرابی شود.
شماره فنی بیرینگ اطلاعات مهمی درباره ساختار، ابعاد یا ویژگی‌های آن ارائه میکند، اما تفسیر این شماره باید بر اساس سیستم نام‌گذاری همان سازنده انجام شود.
پیشوندها و پسوندهای شماره فنی ممکن است بین برندهای مختلف تفاوت داشته باشند. بنابراین برای انتخاب دقیق، علاوه بر شماره فنی باید ابعاد، نوع آب‌بندی، لقی، جنس قفسه، دقت و سایر مشخصات فنی از کاتالوگ سازنده بررسی شوند. برای آشنایی با یکی از برندهای معروف می‌توانید مقاله بیرینگ SKF را مطالعه کنید.
ممکن است دو بیرینگ از نظر ظاهری شبیه یکدیگر باشند، اما از نظر ظرفیت بار، سرعت، لقی داخلی، دقت، آب‌بندی، جنس قفسه و قابلیت تحمل بار محوری تفاوت قابل توجهی داشته باشند.
به همین دلیل، انتخاب بیرینگ نباید فقط بر اساس ظاهر، قطر داخلی یا شباهت به یک مدل دیگر انجام شود. شرایط واقعی کار باید مبنای اصلی انتخاب باشد.
انواع بیرینگ را می‌توان بر اساس مکانیزم عملکرد، شکل عنصر غلتشی، جهت بار و شرایط کاری دسته‌بندی کرد. در میان بیرینگهای غلتشی، بلبرینگ شیار عمیق، بلبرینگ تماس زاویه‌ای و بلبرینگ دو ردیفه از انواع مهم بلبرینگ هستند و رولبرینگهای استوانهای، مخروطی، کروی و سوزنی نیز برای کاربردهای مختلف صنعتی مورد استفاده قرار می‌گیرند.
در کنار بیرینگهای غلتشی، بیرینگهای لغزشی، سیال و مغناطیسی نیز وجود دارند که مکانیزم عملکرد متفاوتی دارند و بیشتر در کاربردهای تخصصی مورد استفاده قرار می‌گیرند.
انتخاب بیرینگ مناسب به یک عامل محدود نمی‌شود. نوع و مقدار بار، سرعت دوران، ابعاد، فضای نصب، ناهممحوری، دما، روانکاری، آب‌بندی، عمر مورد انتظار و مشخصات فنی سازنده همگی باید در فرآیند انتخاب بررسی شوند.
بنابراین شناخت انواع بیرینگ فقط به تشخیص نام و شکل آن‌ها محدود نمی‌شود. هدف اصلی این است که بتوانیم با توجه به شرایط کاری، نوع مناسب بیرینگ را از میان گزینههای مختلف انتخاب کنیم.
برای انتخاب و تامین بیرینگهای صنعتی، بیرینگهای سنگین صنایع سیمان و فولاد و قطعات دستگاه‌های TBM، می‌توانید از دسته بیرینگ صنعتی دیدن کنید یا برای مشاوره فنی و استعلام قیمت با ما تماس بگیرید.
بیرینگ یک جزء مکانیکی برای هدایت حرکت و تحمل بار بین قطعات متحرک است. بیرینگها می‌توانند با مکانیزم غلتشی، لغزشی، سیال یا مغناطیسی کار کنند.
بیرینگ یک مفهوم کلی است و بلبرینگ یکی از انواع بیرینگ محسوب میشود. بلبرینگ از ساچمه به عنوان عنصر غلتشی استفاده میکند.
بلبرینگ از ساچمه و رولبرینگ از رولر به عنوان عنصر غلتشی استفاده میکند. در بسیاری از طراحی‌ها رولبرینگها ظرفیت بار بالاتری دارند، اما انتخاب نهایی باید بر اساس شرایط واقعی کار انجام شود.
بلبرینگ شیار عمیق، رولبرینگ استوانهای و رولبرینگ سوزنی از گزینههای رایج برای بار شعاعی هستند. در بارهای سنگین یا شرایط دارای ناهممحوری، ممکن است رولبرینگ کروی نیز مورد استفاده قرار گیرد.
بیرینگهای کفگرد برای تحمل بار محوری طراحی شدهاند. نوع دقیق بیرینگ باید بر اساس مقدار بار، سرعت دوران و جهت بار انتخاب شود.
رولبرینگ مخروطی برای بسیاری از کاربردهای دارای بار ترکیبی مناسب است و میتواند بارهای شعاعی و محوری را به صورت هم‌زمان تحمل کند.
رولبرینگ سوزنی از رولرهای باریک و بلند استفاده میکند و میتواند در فضای شعاعی محدود، ظرفیت بار مناسبی ایجاد کند.
رولبرینگ کروی در بسیاری از کاربردهای دارای بار سنگین و شرایطی که احتمال ناهممحوری یا انحراف شافت وجود دارد مورد استفاده قرار می‌گیرد.
خیر. بلبرینگها از ساچمه استفاده میکنند، اما رولبرینگها از انواع رولر بهره میبرند. بیرینگهای لغزشی، سیال و مغناطیسی نیز اساساً مکانیزم متفاوتی دارند.
در بسیاری از تجهیزات سیمان و فولاد از رولبرینگهای کروی، مخروطی و استوانهای استفاده میشود، چون بار سنگین، ضربه و ناهممحوری وجود دارد. نوع دقیق باید بر اساس تجهیز، بار، دما و توصیه سازنده انتخاب شود.
بیرینگهای TBM برای بارهای بسیار سنگین، ضربه و محیط گل و آب طراحی می‌شوند و معمولاً با سیل‌های تخصصی کار میکنند. ابعاد بزرگ و شرایط کاری سخت باعث میشود انتخاب و تامین آن‌ها نیاز به بررسی فنی دقیق داشته باشد.
ابتدا نوع و مقدار بار، سرعت دوران، قطر شافت، فضای نصب، ناهممحوری، دما، شرایط محیطی، روانکاری و عمر مورد انتظار را مشخص کنید. سپس نوع و شماره فنی بیرینگ را بر اساس شرایط واقعی کار و مشخصات فنی سازنده انتخاب کنید.
